首先先來敘說一下跟小米MAX認識及這支手機入手的淵源

閒話多可以直接跳到拆解的部分

早在2016年時筆者入手了小米MAX1代 那時候第一次知道手機的螢幕可以這麼的大 電池可以用這麼的久小米MAX2 螢幕+電池更換紀錄 手機拆解 - 1

直到2017.10月時入手了小米6 才將手中的小米MAX1代出售

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 2

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

小米6是一隻性能很強悍的手機 不管是在各個方面都狠狠地甩小米MAX一條街小米MAX2 螢幕+電池更換紀錄 手機拆解 - 4

但是.....電池消耗的速度也是比小米MAX還要快超級多的小米MAX2 螢幕+電池更換紀錄 手機拆解 - 5

在2018年12月15日小米夢時代店開幕時 本來打算只是排隊買一下買一送一的手環的

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 6小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7小米MAX2 螢幕+電池更換紀錄 手機拆解 - 8小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7

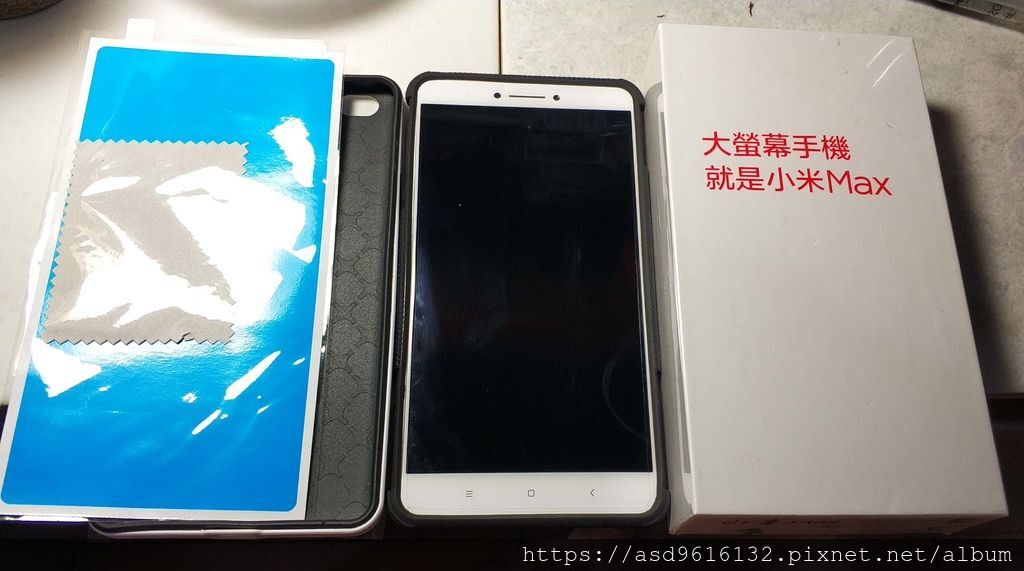

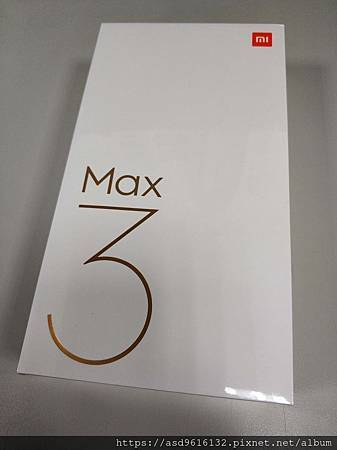

結果順便幫手機壞掉的母親買了小米MAX3代

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 10

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

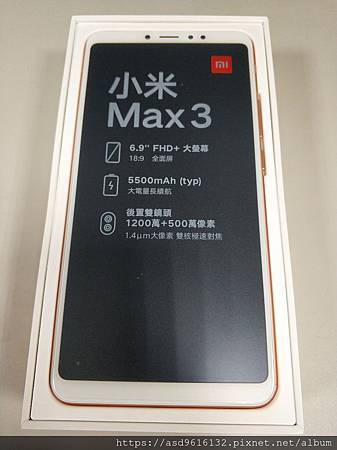

買了之後當然是自己先拆開來幫媽媽試用阿XD(哪來的不肖子....)

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 12小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7小米MAX2 螢幕+電池更換紀錄 手機拆解 - 14小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7

這一開還真是不得了 那熟悉的大螢幕感覺完全都跑回來了ㄚㄚㄚ

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 16

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

超級大的電池跟改進後的TYPE C充電孔都一直深深的吸引了內心的小惡魔.....

於是就開始默默地上網開啟搜尋模式!!小米MAX2 螢幕+電池更換紀錄 手機拆解 - 18

最終只購買2代的原因是 自己本身還是打算保留小米6來做遊戲用途

MAX2和MAX3的處理器就算升級依然是6系列比不上小米6

3代改善過後相機也還是跟小米6大同小異

至於自己最想要的QC3.0快衝則是2代就有了(重點重點 大電池也要衝的快阿)

雖然3帶有6.9吋的螢幕 但是2代螢幕跟小米6比下來還是算超級大了

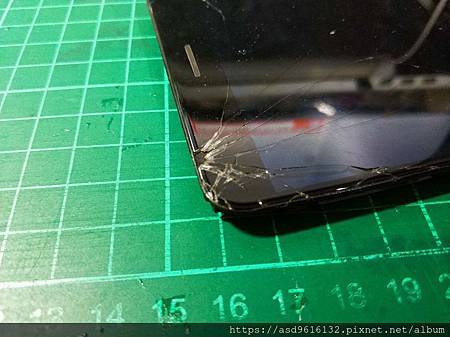

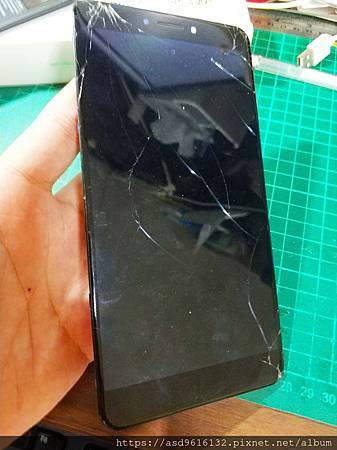

但是二手價錢方面3高於2不少 於是最後用2700的價錢入手了一隻螢幕破裂的小米MAX2囉

螢幕雖裂但是功能還是正常的 電力還算是尚可

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 19小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7小米MAX2 螢幕+電池更換紀錄 手機拆解 - 21小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7

接著就從淘寶購入了小米MAX2的螢幕 含中框 售價約是700

並且購入了全新的電池及電池背膠250 就開工拉


首先 先轉開底部的兩個星型螺絲

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 23

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

接著務必要記得先取出SIM卡卡托!!!!這點很重要 不然硬凹會彎掉的

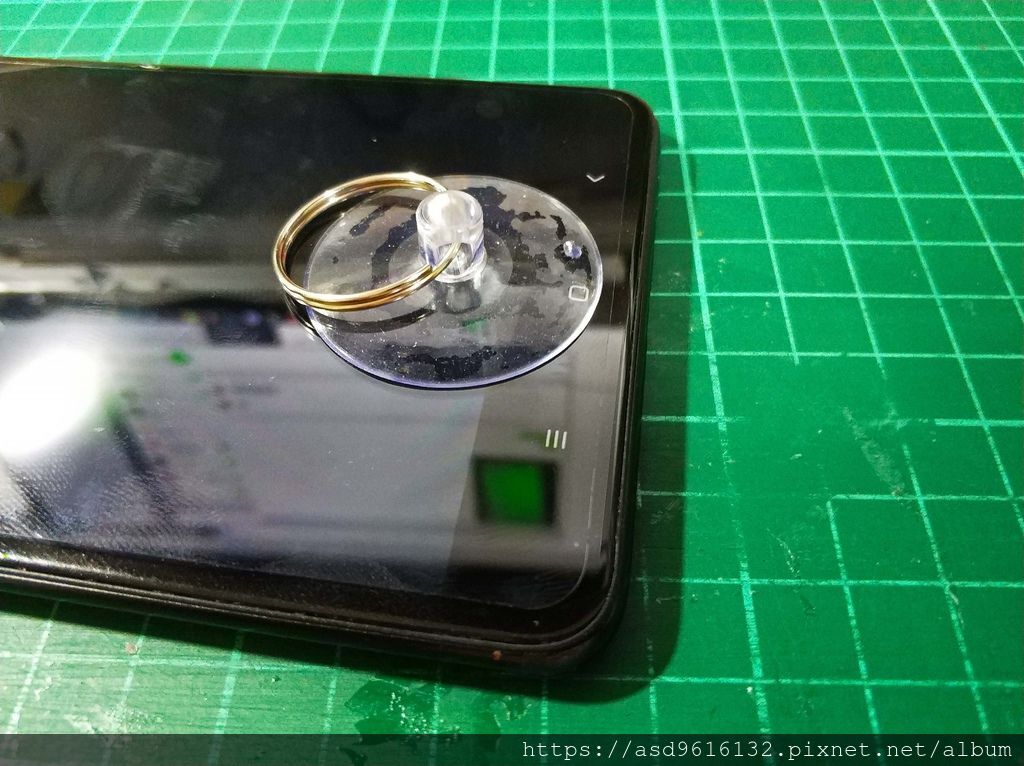

接著我們就可以用吸盤在底部吸出一個縫隙後 利用買電池送的工具包搬開背蓋

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 25

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

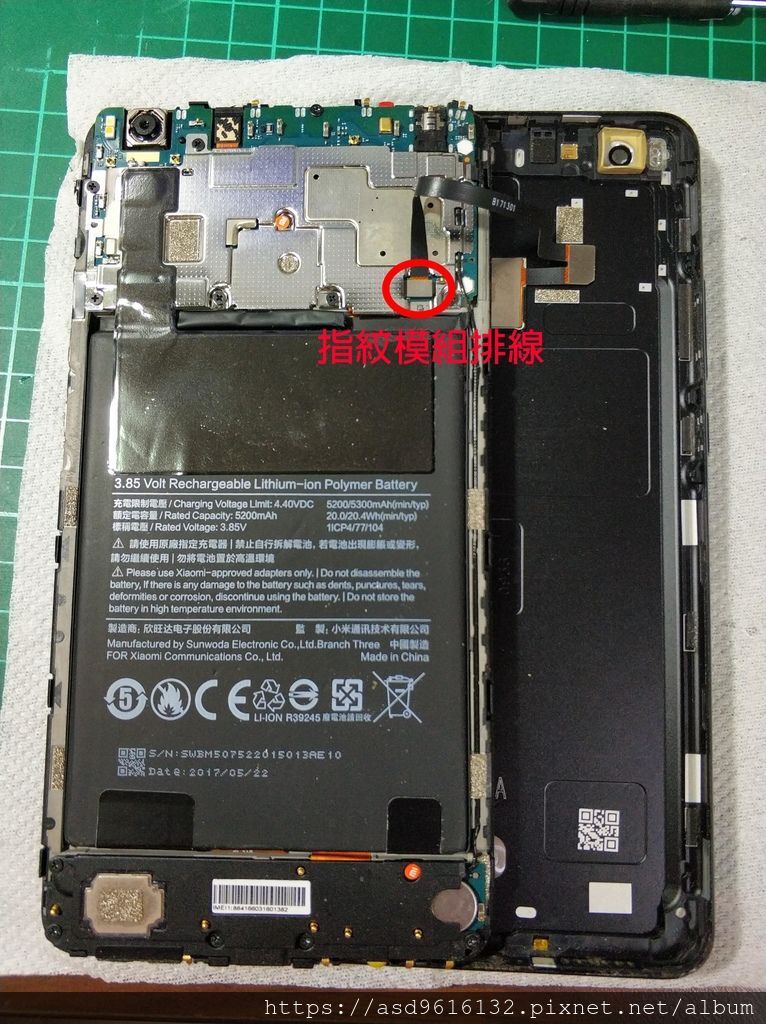

接著千萬不要直接把背蓋拆掉 因為背後有指紋感應器的排線

直接拆掉的話......恭喜你你就沒有指紋感應的功能了......

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 27

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

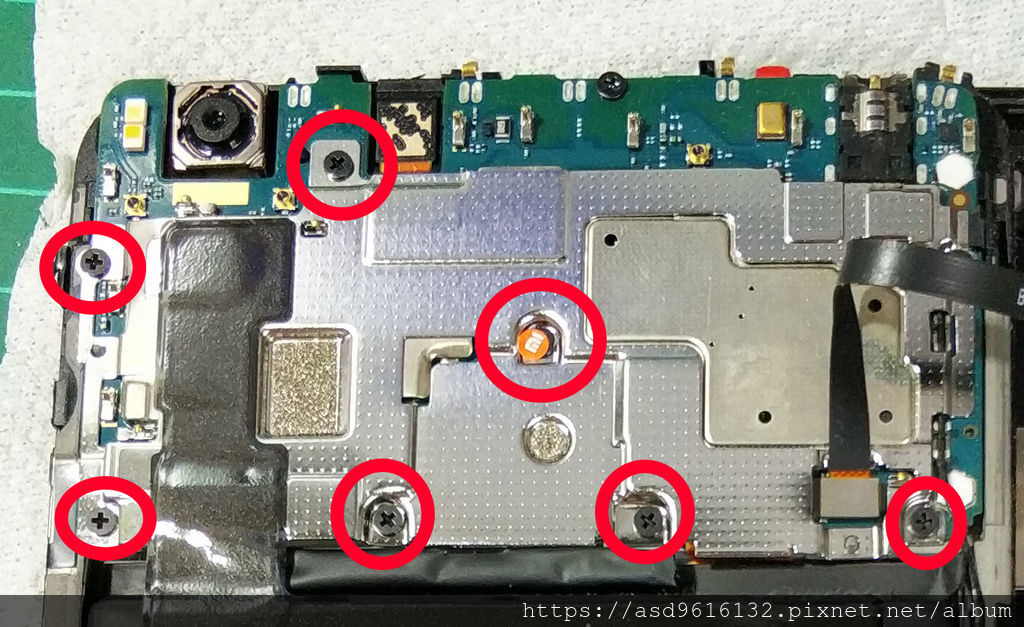

接著我們先卸下背後的檔板的螺絲

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 29

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

之後再來依序移除排線及一顆主機板固定螺絲

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 31

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

移除後恭喜你已經成功30%了 拿掉主機板後我們接著來拆下電池

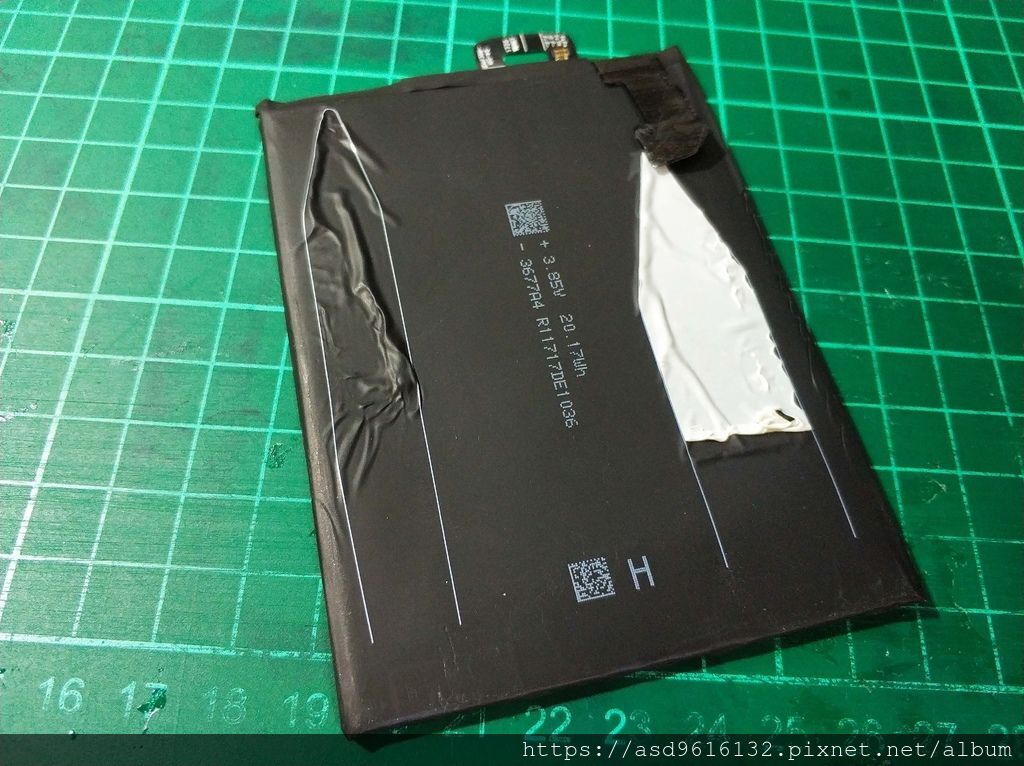

電池的下面都會有易拉膠 但是通常都非常難拉乾淨 這邊利用了一個平平的東西鏟起電池

千萬小心不要折到鋰電池阿 不然很可能會爆炸或是起火

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 33

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

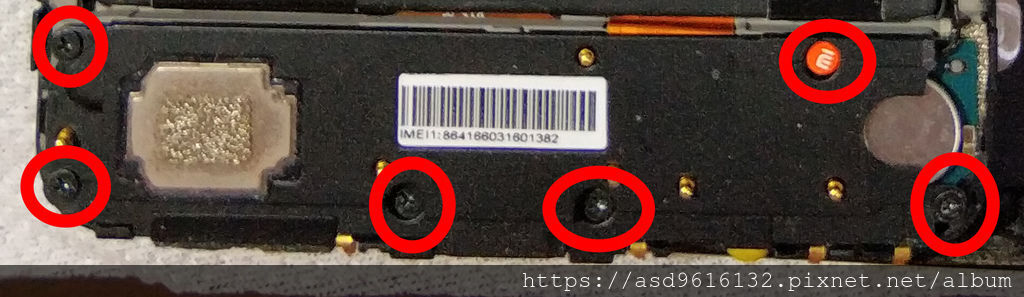

接著是拆掉含喇叭的下外蓋 螺絲如下 其中有一個會貼有易碎貼的貼紙

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 35

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

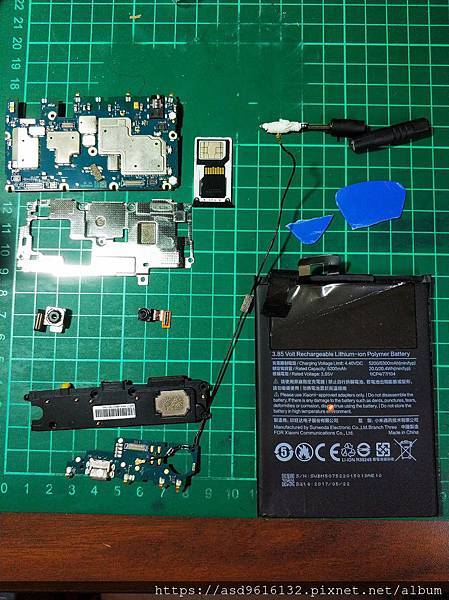

拆除完後就可以直接移除下面部分的主機板了

接著進入最狗血的部分 要將排線 開機紐及下面一些零件移植到我們的新螢幕上面

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 37小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7小米MAX2 螢幕+電池更換紀錄 手機拆解 - 39小米MAX2 螢幕+電池更換紀錄 手機拆解 - 7

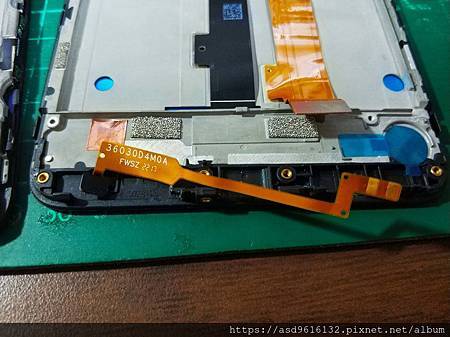

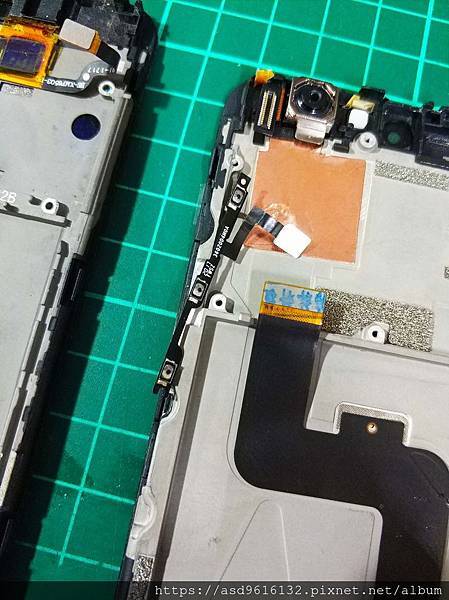

其中最難的部分就是開機音量鍵的排線!!!!非常細小 一段掉就又要去買零件了

也只有我這種手邊還有備用機的小孩才敢這樣玩吧...

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 41

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

搞完排線後接著將剛剛移除的零件依序裝回

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 43

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

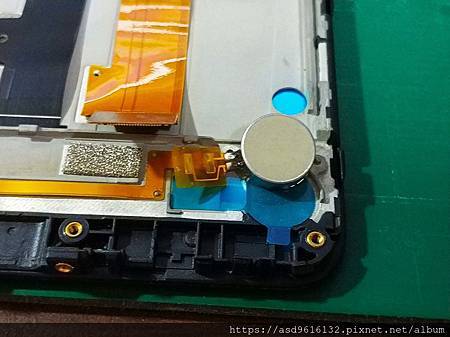

其中最要注意的是裝上面主機板時

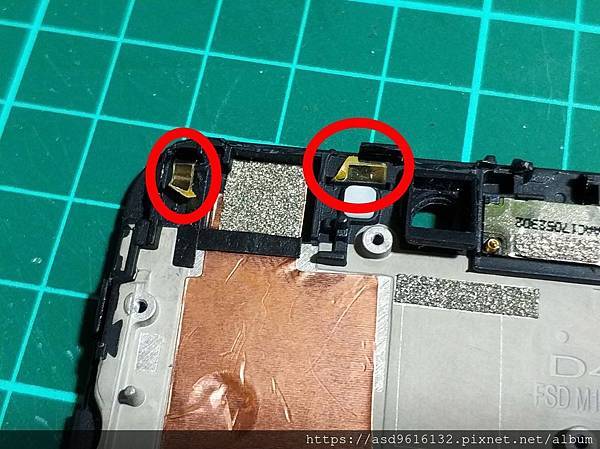

需要注意螢幕下面有兩塊小小的銅箔膠帶是GPS天線使用的 務必要與主機板接點接觸到 不然會無法使用GPS

為了這個後來又拆了一次螢幕..... 慘痛經驗啊

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 45

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3

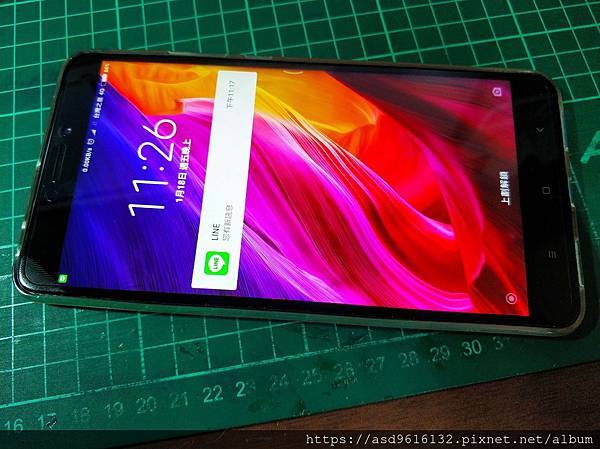

最後就可以得到一隻新螢幕的手機拉

裂痕消失!! 電池也換新了小米MAX2 螢幕+電池更換紀錄 手機拆解 - 47小米MAX2 螢幕+電池更換紀錄 手機拆解 - 47

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 49

小米MAX2 螢幕+電池更換紀錄 手機拆解 - 3
